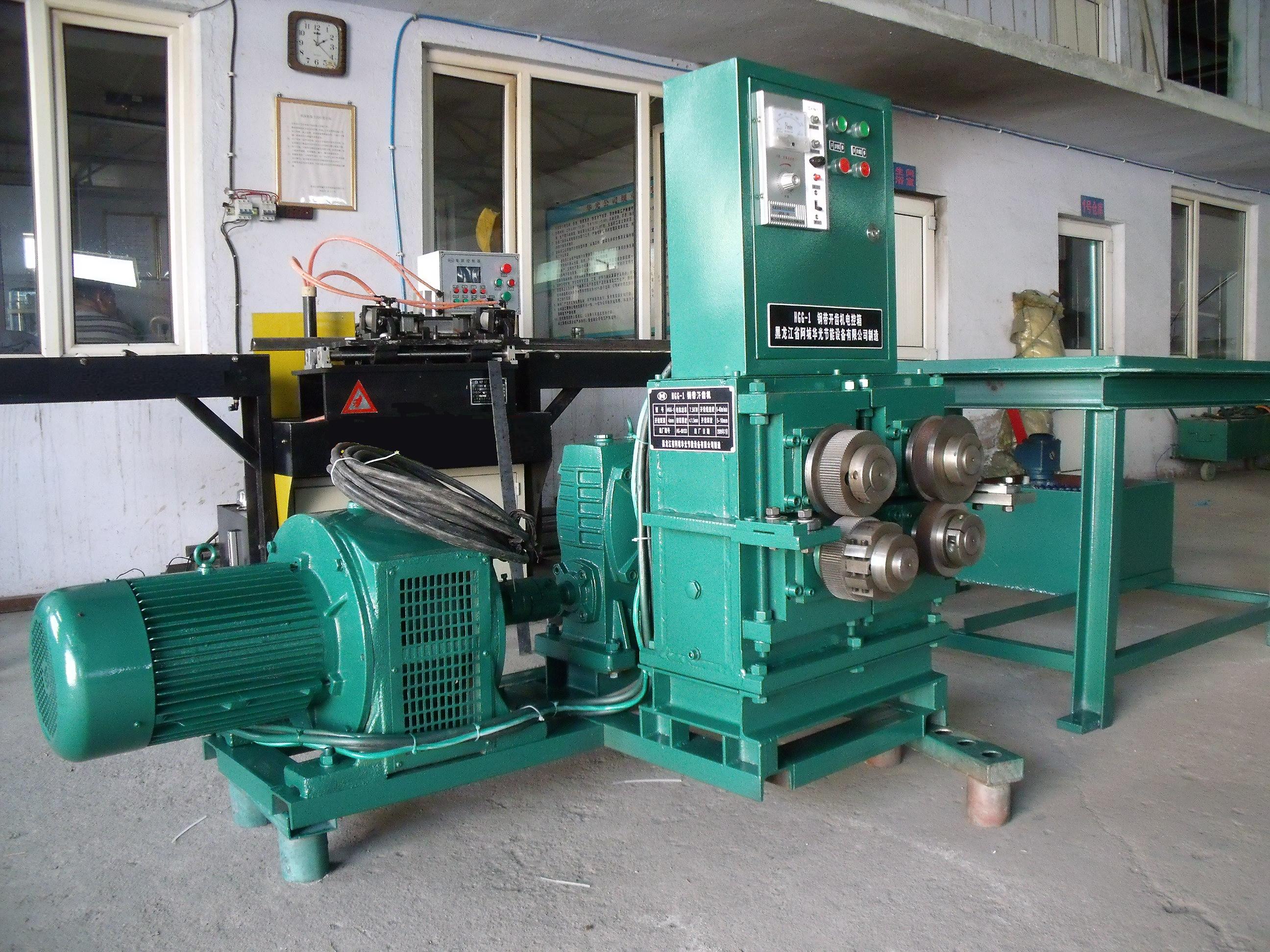

HGG-1鋼帶開齒機使用說明書
一、概 述
HGG-1 鋼帶開齒機是專門為高頻焊螺旋翅片管生產配套,用于加工開齒型翅片管。本開齒機的設計與制造參數，均采用與國際相接軌的工藝，其電機功率為7.5KW,鋼帶開齒線速度為0～40M/分，開齒齒寬分4mm和8mm的二種，開齒深度可以根據客戶的使用要求任意調節。(一般為5.08mm～10mm),冷軋鋼帶材質要求延伸率在40%以上，完全替代了原來鋼帶沖齒的辦法，為使用單位大大降低了生產成本。
二、結構特點
本開齒機主要由調速電機，減速箱，齒輪箱，冷卻系統等組成。結構緊湊，安裝調試簡單，電機的起動力矩大，起動平衡，電機能在規定的范圍內，使鋼帶開齒的線速度達到我們理想的要求。
三、使用事項
1.使用前在減速箱和齒輪箱內需添加潤滑油
2.使用前根據所開鋼帶的寬度和厚度合理調整兩切齒輪的間隙，使兩切齒輪的刀口正確嚙合，避免在開機后使刀口因碰撞而奔齒。
3.正確接好電源線，確保電機轉動方向的正確。
4.在鋼帶剛送入切齒輪后，轉動速度一定要放慢，避免鋼帶一下卷入切齒輪內，損壞切齒輪，同時得用工具夾住剛出切齒輪的鋼帶后，再慢慢的送進整平輪，等能用手拉住經整平輪后的鋼帶，方能調快轉速，千萬不能用手直接去將鋼帶送入切齒輪和整平輪內，以免發生事故。
5.繞片時，可以根據不同的鋼帶材質調整整平輪的間隙，避免繞片時容易斷帶，影響繞片質量。
6.本機床開齒輪為易損件，請?jiān)谑褂脮r(shí)仔細調整使用，每套開齒輪加工鋼帶為10-20噸。
